    GDKK组合密封|活塞密封圈沟槽尺寸与规格表




GDKK组合密封/GD1000K系列



一.性能与用途

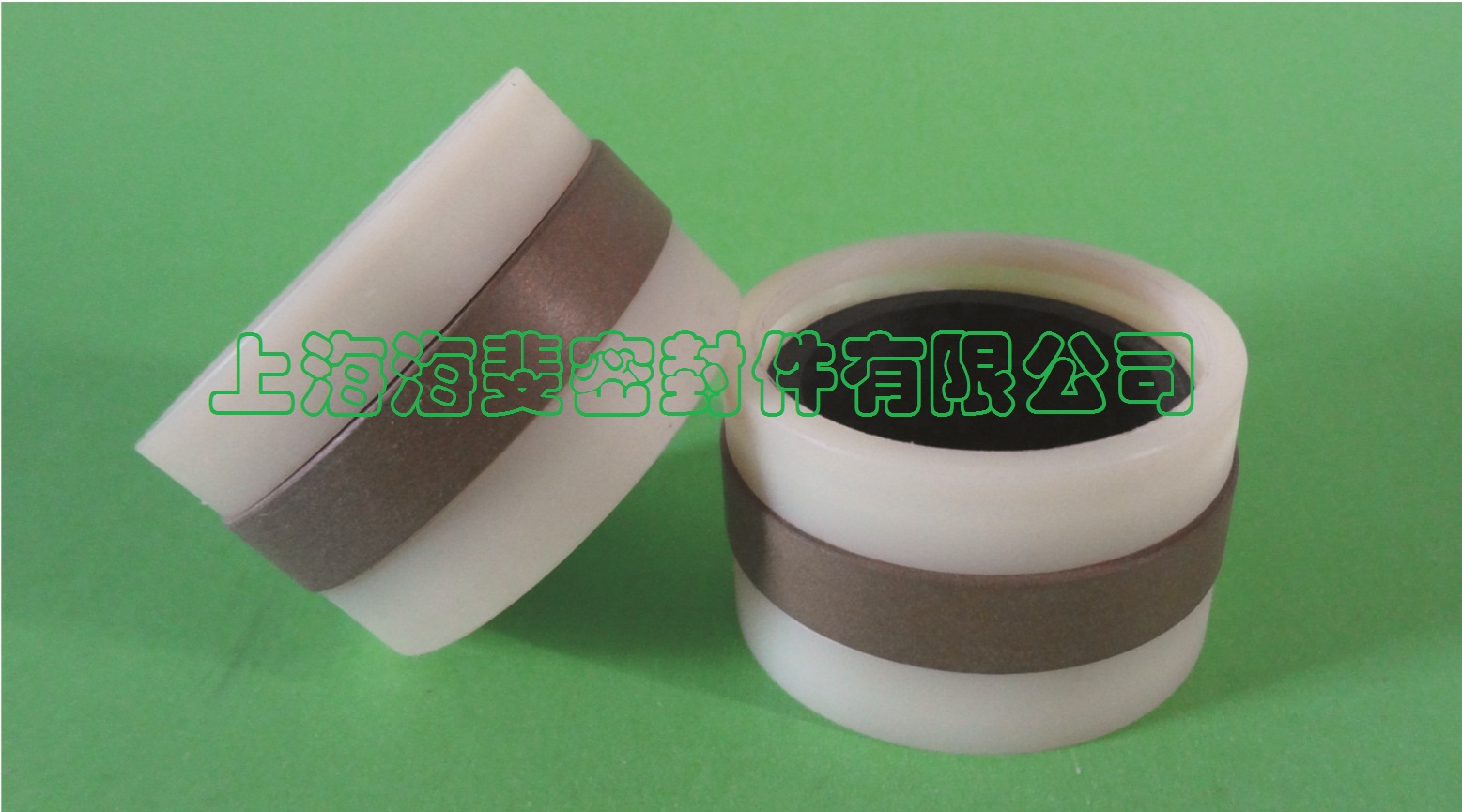

    GDKK组合密封由密封环、弹性圈、

点击查看大图

二个挡圈和二个导向套组成,导向套起定

位和导向作用,弹性圈提供预紧力并补偿

密封环的磨损,密封环与油缸内孔形成配

合对偶面而产生密封效果,适用于油缸活

塞的密封,GDKK具有双向密封效果。

二.标准材料
    导向套: 尼龙PA或填充聚四氟乙烯(F-PTFE)
    挡 圈: 尼龙PA或填充聚四氟乙烯(F-PTFE)
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
三.工况条件

速    度

压力范围

温度范围

介    质

1 m/s

0 ~ 45 Mpa

-30℃ ~ +200℃
(取决于密封圈材料)

液压油、水和乳化液,取决于密封圈材质

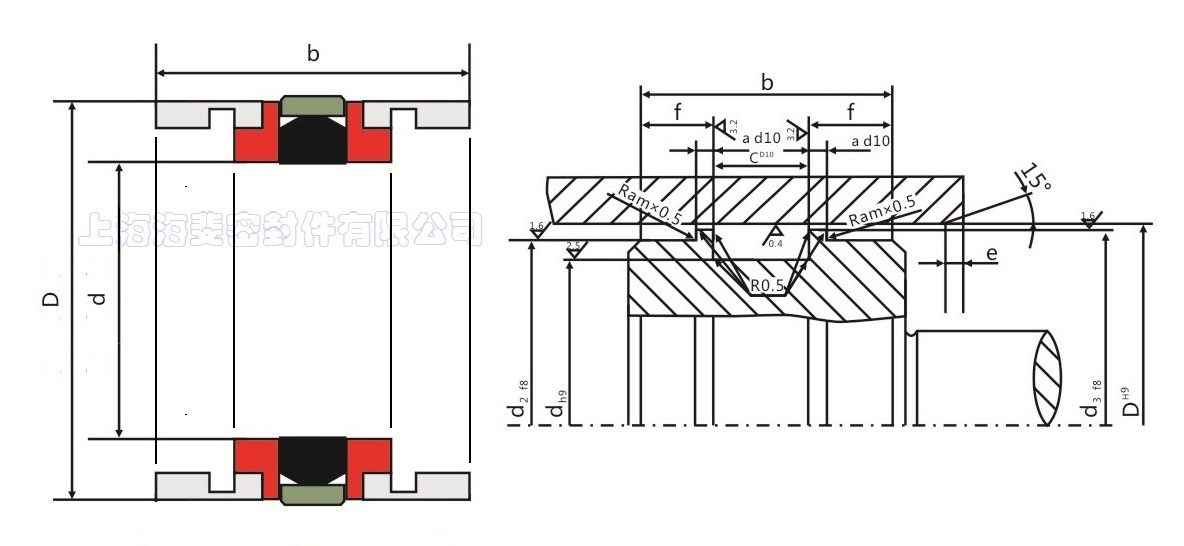

四.GDKK组合密封产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

五.GDKK组合密封规格表 (单位:mm)
订货号
D
d
b
d2
d3
a
c
f
e
GDKK 0400
40
26
32
32
36
3
15.5
8.25
7
GDKK 0450
45
31
32
37
41
3
15.5
8.25
7
GDKK 0500
50
34
39
42
46
3
20.5
9.25
7
GDKK 0560
56
40
39
48
52
3
20.5
9.25
7
GDKK 0630
63
47
39
55
59
3
20.5
9.25
7
GDKK 0650
65
49
39
57
61
3
20.5
9.25
7
GDKK 0700
70
54
39
62
66
3
20.5
9.25
7
GDKK 0750
75
59
39
67
71
3
20.5
9.25
7
GDKK 0800
80
62
43
72
76
3
22.5
10.25
7
GDKK 0850
85
67
43
77
81
3
22.5
10.25
7
GDKK 0900
90
72
43
82
86
3
22.5
10.25
7
GDKK 0950
95
77
43
87
91
3
22.5
10.25
7
GDKK 1000
100
82
43
92
96
3
22.5
10.25
10
GDKK 1100
110
92
43
102
106
3
22.5
10.25
10
GDKK 1150
115
97
43
107
111
3
22.5
10.25
10
GDKK 1200
120
102
43
112
116
3
22.5
10.25
10
GDKK 1250
125
103
53
115
121
4
26.5
13.25
10
GDKK 1300
130
108
53
120
126
4
26.5
13.25
10
GDKK 1400
140
118
53
130
136
4
26.5
13.25
10
GDKK 1500
150
128
53
140
146
4
26.5
13.25
10
GDKK 1600
160
138
53
150
156
4
26.5
13.25
10
GDKK 1700
170
148
57
160
166
6
26.5
15.25
10
GDKK 1800
180
158
57
170
176
6
26.5
15.25
10
GDKK 1900
190
165
64
180
186
4.5
31.5
16.25
10
GDKK 2000
200
175
64
190
196
4.5
31.5
16.25
10
GDKK 2100
210
185
71
200
206
8
31.5
19.75
12
GDKK 2200
220
195
71
210
216
8
31.5
19.25
12
GDKK 2250
225
200
71
215
221
8
31.5
19.75
12
GDKK 2300
230
205
85
220
226
15
31.5
26.75
12
GDKK 2400
240
205
85
230
236
15
31.5
26.75
12
GDKK 2500
250
225
85
240
246
15
31.5
26.75
12
GDKK 2750
275
250
85
265
271
15
31.5
26.75
12
GDKK 2800
280
255
85
270
276
15
31.5
26.75
12
GDKK 2900
290
265
85
280
286
15
31.5
26.75
12
GDKK 3000
300
275
85
290
296
15
31.5
26.75
12
GDKK 3100
310
280
80
298
304
8.5
36.5
21.75
15
GDKK 3200
320
290
80
308
314
8.5
36.5
21.75
15
GDKK 3500
350
320
80
338
344
8.5
36.5
21.75
15
GDKK 3600
360
330
80
348
354
8.5
36.5
21.75
15
GDKK 3800
380
350
80
368
374
8.5
36.5
21.75
15
GDKK 4000
400
370
80
388
394
8.5
36.5
21.75
15
GDKK 4200
420
390
80
408
414
8.5
36.5
21.75
15
GDKK 4500
450
420
80
438
444
8.5
36.5
21.75
15
GDKK 4800
480
450
80
468
474
8.5
36.5
21.75
15
GDKK 5000
500
470
80
488
494
8.5
36.5
21.75
15
GDKK 5400
540
510
80
528
534
8.5
36.5
21.75
15
GDKK 5600
560
530
80
548
554
8.5
36.5
21.75
15
GDKK 5800
580
550
80
568
574
8.5
36.5
21.75
15
GDKK 6000
600
570
80
588
594
8.5
36.5
21.75
15
GDKK 6300
630
600
80
618
624
8.5
36.5
21.75
15
GDKK 6400
640
610
80
628
634
8.5
36.5
21.75
15
GDKK 6500
650
620
80
638
644
8.5
36.5
21.75
15
GDKK 6800
680
650
80
668
674
8.5
36.5
21.75
15
GDKK 7000
700
670
80
688
694
8.5
36.5
21.75
15
GDKK 7500
750
720
80
738
744
8.5
36.5
21.75
15
GDKK 8000
800
770
80
788
794
8.5
36.5
21.75
15
GDKK 12000
1200
1170
80
1188
1194
8.5
36.5
21.75
15
GDKK 14000
1400
1370
80
1388
1394
8.5
36.5
21.75
15

如需规格型号不在本目录中.请直接与本公司联系
