    重载孔用格莱圈OMKS沟槽尺寸与规格表




重载孔用格莱圈(方型圈)OMKS



一.性能与用途

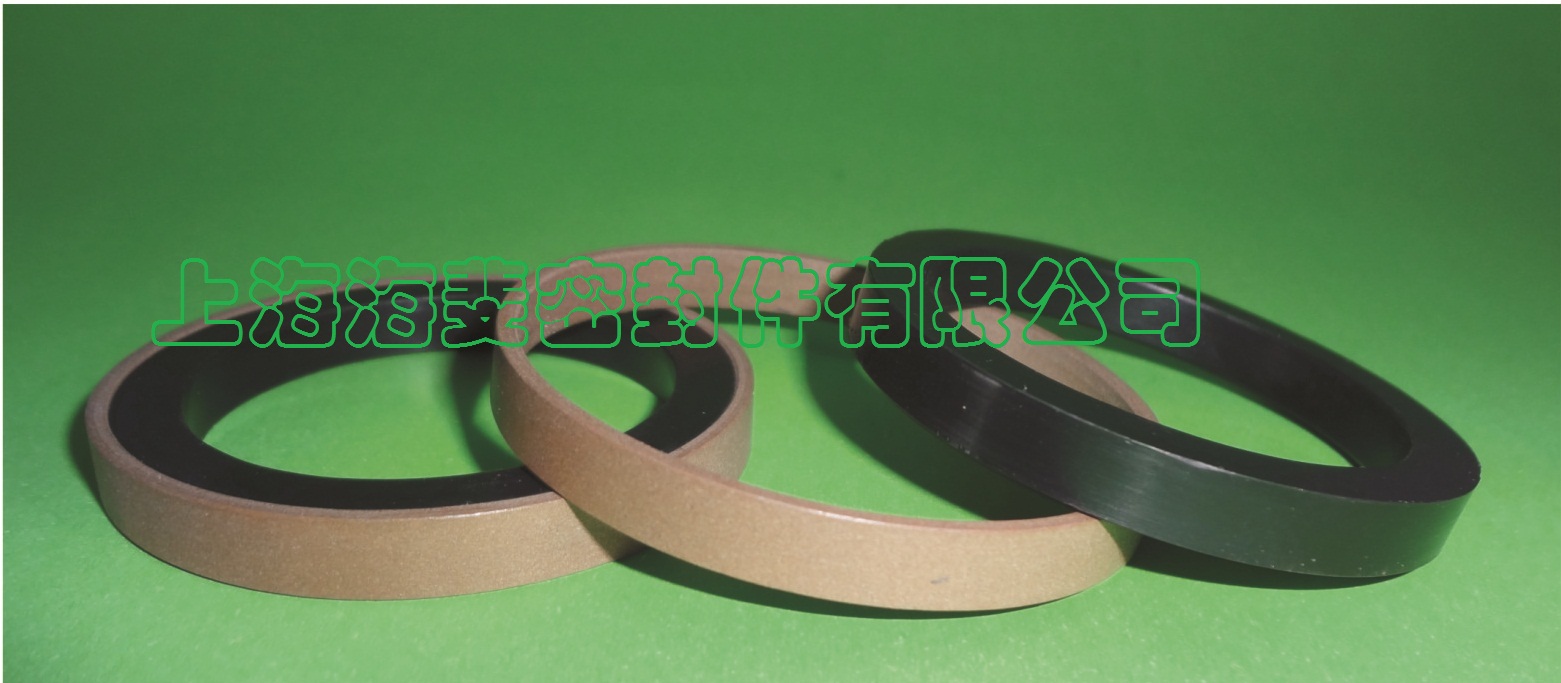

    重载孔用格莱圈(OMKS)是一个PTFE

点击查看大图

矩形截面滑环和一个作为加载元件的矩形

圈组成的双组合密封圈。此种型式的同轴

密封,主要用于重型机械或冶金设备的液

压缸活塞密封系统。如液压机、注塑机等

如液压机、注塑机等

二.特点

◇耐压性很高

◇结构防扭曲

◇防挤出特性非常好

◇耐腐蚀性高

◇导热性好

◇低摩擦、不会造成"液压爬行"

◇由于有橡胶异形圈、接触压力高

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

5 m/s

0 ~ 60 Mpa

-30℃ ~ +200℃
(取决于密封圈材料)

石油基液压油.难燃液压液.环保安全液压液(生物油).水和其它.取决于密封圈材料

五.重载孔用格莱圈(方型圈)OMKS产品按装结构图及沟槽尺寸 (单位:mm)



点击查看大图

    安装尺寸

缸径

底径

沟槽宽度

圆角

最大径向间隙S max

D H9

d h9

L+0.2

r1

16 Mpa

26 Mpa

32 Mpa

40 Mpa

55.0-149.9

D-10.0

10.0

0.4

0.60

0.50

0.40

0.40

150.0-244.9

D-12.5

12.5

0.4

0.75

0.65

0.55

0.50

245.0-500.0

D-15.0

15.0

0.8

0.75

0.65

0.55

0.50

500.1-760.0

D-17.5

17.5

1.2

0.75

0.65

0.55

0.50

760.1-999.9

D-20.0

20.0

1.2

0.8

0.7

0.6

0.55

≥1000

D-20.0

20.5

1.2

0.80

0.70

0.60

0.55

六.重载孔用格莱圈(方型圈)OMKS规格表 (单位:mm)
订货号
孔径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
OMKS 0550
55
40
10
OMKS 0700
70
55
10
OMKS 0800
80
60
10
OMKS 0900
90
70
10
OMKS 1000
100
80
10
OMKS 1100
110
90
10
OMKS 1200
120
100
10
OMKS 1300
130
110
10
OMKS 1400
140
120
10
OMKS 1550
155
130
12.5
OMKS 1650
165
140
12.5
OMKS 1700
170
145
12.5
OMKS 1800
180
155
12.5
OMKS 1850
185
160
12.5
OMKS 1900
190
165
12.5
OMKS 2000
200
175
12.5
OMKS 2050
205
180
12.5
OMKS 2100
210
185
12.5
OMKS 2150
215
190
12.5
OMKS 2200
220
195
12.5
OMKS 2250
225
200
12.5
OMKS 2350
235
210
12.5
OMKS 2450
245
215
15
OMKS 2500
250
220
15
OMKS 2600
260
230
15
OMKS 2750
275
245
15
OMKS 2850
285
255
15
OMKS 2900
290
260
15
OMKS 3100
310
280
15
OMKS 3200
320
290
15
OMKS 3250
325
295
15
OMKS 3300
330
300
15
OMKS 3350
335
305
15
OMKS 3400
340
310
15
OMKS 3500
350
320
15
OMKS 3600
360
330
15
OMKS 3700
370
340
15
OMKS 3800
380
350
15
OMKS 3900
390
360
15
OMKS 4000
400
370
15
OMKS 4100
410
380
15
OMKS 4200
420
390
15
OMKS 4300
430
400
15
OMKS 4500
450
420
15
OMKS 4600
460
430
15
OMKS 4800
480
450
15
OMKS 4900
490
460
15
OMKS 5000
500
470
15
OMKS 5100
510
475
17.5
OMKS 5200
520
485
17.5
OMKS 5300
530
495
17.5
OMKS 5400
540
505
17.5
OMKS 5500
550
515
17.5
OMKS 5600
560
525
17.5
OMKS 5700
570
535
17.5
OMKS 5800
580
545
17.5
OMKS 5900
590
555
17.5
OMKS 6000
600
565
17.5
OMKS 6100
610
575
17.5
OMKS 6200
620
565
17.5
OMKS 6300
630
575
17.5
OMKS 6400
640
605
17.5
OMKS 6500
650
615
17.5
OMKS 6600
660
625
17.5
OMKS 6700
670
635
17.5
OMKS 6800
680
645
17.5
OMKS 6900
690
655
17.5
OMKS 7000
700
665
17.5
OMKS 7100
710
675
17.5
OMKS 7200
720
685
17.5
OMKS 7300
730
695
17.5
OMKS 7400
740
705
17.5
OMKS 7500
750
715
17.5
OMKS 7600
760
725
17.5
OMKS 7700
770
730
20
OMKS 7800
780
740
20
OMKS 8000
800
760
20
OMKS 8200
820
780
20
OMKS 8300
830
790
20
OMKS 8400
840
800
20
OMKS 8500
850
810
20
OMKS 8800
880
840
20
OMKS 9000
900
860
20
OMKS 9200
920
880
20
OMKS 9400
940
900
20
OMKS 9500
950
910
20
OMKS 9650
965
925
20
OMKS 9800
980
940
20
OMKS 10000
1000
960
20
OMKS 10500
1050
1010
20
OMKS 11000
1100
1060
20
OMKS 1120
1120
1080
20
OMKS 11400
1140
1100
20
OMKS 11800
1180
1140
20
OMKS 13000
1300
1260
20
OMKS 14000
1400
1360
20

如需规格型号不在本目录中.请直接与本公司联系
