    KDAS组合密封圈|活塞密封圈沟槽尺寸与规格表




KDAS组合密封圈/活塞密封圈



一.性能与用途

    KDAS组合密封圈是个双作用的活塞密封

点击查看大图

件,由三部分组成:一个弹性体A、两个支

承环B,两个导向环C。弹性体A有一个特别

截面,三个密封唇口紧贴缸壁(动密封)。

中间唇口较厚,起主要密封作用,其他两个

唇口起辅助密封作用。底侧与活塞沟槽底部

紧贴(静密封),接触面相对较大。支承环

B置于A两侧起定位作用。来支承弹性体A并防

防止A出现径向密封间隙。支承环B呈阶梯状,

与密封元件接触的一侧有许多凸块用以防止

密封圈在工作时旋转。导向环C呈矩形,装

在活塞上起导向和吸收轴向力的作用。导向

环上下都开了几条轴向槽,使压力油能流过

导向环,从而使弹性体A能感受全部工作压

力并在换方向时快速释放压力。这样就很好

的防止了在弹性体A前产生持续超高压。

    KDAS组合封材料的硬度从内到外逐步增加,根据其特点,分别起到密封、支承和导向作

用。KDAS组合封为自紧双作用密封件。在初始状态,弹性体A变形产生一个径向预紧力,并

随着系统压力的增加而增加,从而产生一个完全的密封作用力,即使系统没有压力也能起到

密封效果。

    KDAS组合封是一个密封及导向元件只需一个沟槽的整体密封。装入封闭式沟槽,每个活

塞用一个。紧凑的密封结构使活塞(油缸)总长度较短,降低了加工成本并有着极佳的抗间

隙积压性能。工作时弹性体不会扭转,有着合理的泄漏一减少摩擦。主要用于活塞及液压缸

的密封。如:推土机、挖掘机、装载机、起重机等。

二.标准材料
    A弹性体: 丁腈橡胶(NBR)
    B密封环: 聚甲醛POM或尼龙PA
    C导向环: 聚甲醛POM或尼龙PA
三.工况条件

速    度

压力范围

温度范围

介    质

0.5 m/s

0 ~ 35 Mpa

-30℃ ~ +120℃

石油基液压油,难燃液压油,环保液压油

四.KDAS组合密封圈产品按装结构图 (单位:mm)

点击查看大图

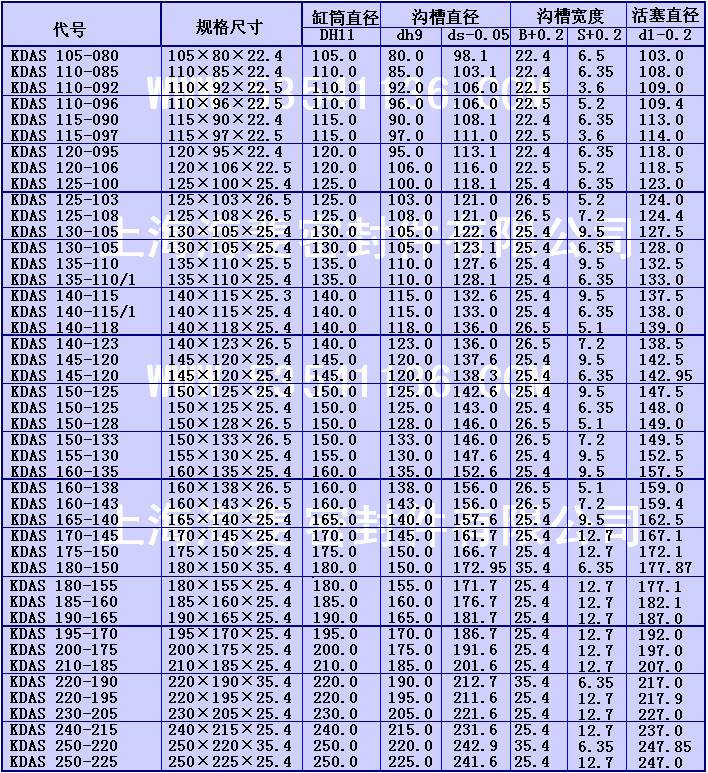

五.KDAS组合密封圈规格表及沟槽尺寸 (单位:mm)


如需规格型号不在本目录中.请直接与本公司联系
