    OK组合密封沟槽尺寸与规格表




OK组合密封



一.性能与用途

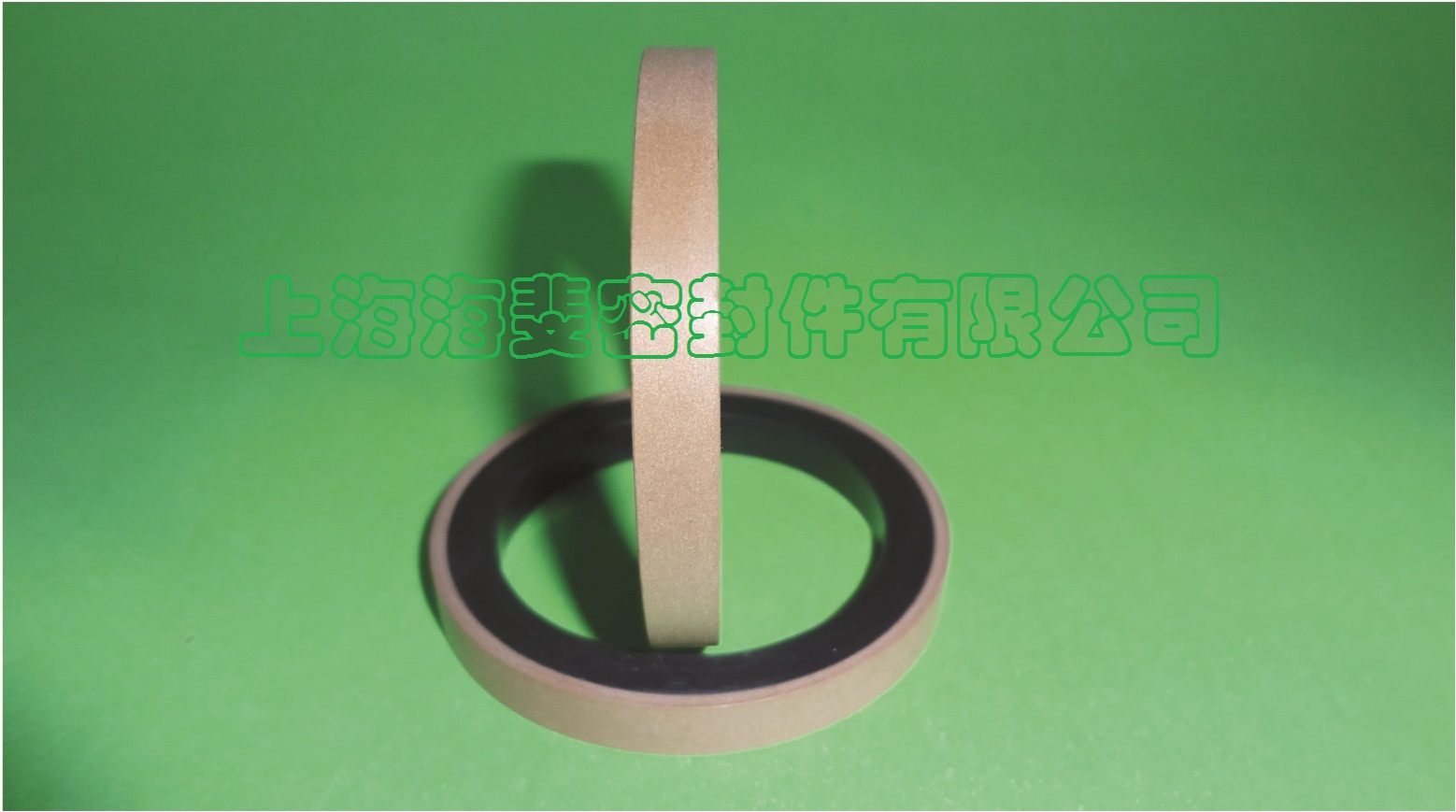

    OK组合密封是一个PTFE矩形截面滑环和

点击查看大图

一个作为加载元件的矩形圈组成的双组合密

封圈。主要用于重型液压设备,特别适用于

双作用活塞,这类密封件适用的工作压力高

达50MPa,在某些情况下还可更高。



二.特点

◇形状小

◇即使保压很长时间后,起动和运动的摩擦都很底

◇耐冲压负荷

◇由于液压缸密封圈为开口式结构,故无需要辅助工具便容易安装在整体式活塞上

◇耐磨性高

◇由于液压缸密封圈特殊的材料性能,在高压合大间隙下均有较强的抗挤压能力

◇适用于ISO7425-1国际标准的沟槽

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

1 m/s

0 ~ 50 Mpa

-30℃ ~ +200℃
(取决于O型圈材料)

液压油.水和乳化液

五.OK组合密封产品按装结构图及沟槽尺寸 (单位:mm)



点击查看大图

    OK组合密封安装尺寸

缸径

沟槽直径

沟槽宽度

高度

最大径向间隙S max

O型圈截面

D H9

d h9

L+0.2

H

10 Mpa

20 Mpa

30 Mpa

d2

6-13.9

D-3

2.5

2.3

0.3

0.2

0.1

1.9

14-26.9

D-4

3.2

3.0

0.4

0.25

0.1

2.4

27-56.9

D-6

4.7

4.4

0.4

0.25

0.2

3.1

57-160.9

D-10

7.5

7.0

0.5

0.3

0.2

5.7

161-500.9

D-15

11.0

10.5

0.7

0.5

0.3

8.4

六.OK组合密封规格表 (单位:mm)
订货号
孔径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
OK 0250
25
16
4.2
24.3
OK 0320
32
21
4.2
31.3
OK 0400
40
29
4.2
39.3
OK 0400B
40
26.3
5.8
39.3
OK 0500
50
34.5
6.3
49.0
OK 0500B
50
39
4.2
49.3
OK 0600
60
41.7
7
59.2
OK 0600B
60
49
4.2
59.3
OK 0630
63
44.7
7
62.2
OK 0630B
63
47.5
6.3
62.0
OK 0700
70
51.7
7
69.2
OK 0700B
70
59
4.2
69.3
OK 0750
75
54
8
74.2
OK 0750B
75
59.5
6.3
74.0
OK 0800
80
59
8
79.0
OK 0800B
80
64.5
6.3
79.0
OK 0850
85
64
8
84.0
OK 0900
90
69
8
89.0
OK 0900B
90
74.5
6.3
89.0
OK 0950
95
74
8
94.0
OK 1000
100
79
8
99.0
OK 1000B
100
84.5
6.3
89.0
OK 1050
105
84
8
103.8
OK 1100
110
89
8
108.8
OK 1100B
110
94.5
6.3
109.0
OK 1150
115
94
8
113.8
OK 1200
120
99
8
118.8
OK 1250
125
104
8
123.8
OK 1250B
125
109.5
6.3
124.0
OK 1300
130
109
8
128.8
OK 1300B
130
114.5
6.3
129.0
OK 1350
135
109
8
128.8
OK 1350B
135
119.5
6.3
134
OK 1400
140
119
8
138.8
OK 1450
145
124
8
143.8
OK 1500
150
129
8
148.8
OK 1600
160
139
8
158.8
OK 1600B
160
144.5
6.3
159.0
OK 1650
165
144
8
163.8
OK 1700
170
149
8
168.8
OK 1750
175
154
8
173.8
OK 1800
180
159
8
178.8
OK 1900
190
169
8
188.8
OK 2000
200
179
8
198.8
OK 2100
210
189
8
208.4
OK 2200
220
199
8
218.4
OK 2300
230
209
8
228.4
OK 2400
240
225
8
238.4
OK 2500
250
229
8
248.4
OK 2600
260
239
8
258.4
OK 2700
270
249
8
268.4
OK 2800
280
255.5
8
278.8
OK 2900
290
271
9.5
287.4
OK 3000
300
272
9.5
297.8
OK 3200
320
292
9.5
317.8
OK 3300
330
302
9.5
327.8
OK
OK 3500
350
322
9.5
347.8
OK 3700
370
342
9.5
367.8
OK 4200
420
392
9.5
417.8
OK 4500
450
422
9.5
447.8
OK 4800
480
452
9.5
477.8

如需规格型号不在本目录中.请直接与本公司联系
