    旋转泛塞密封沟槽尺寸与规格表

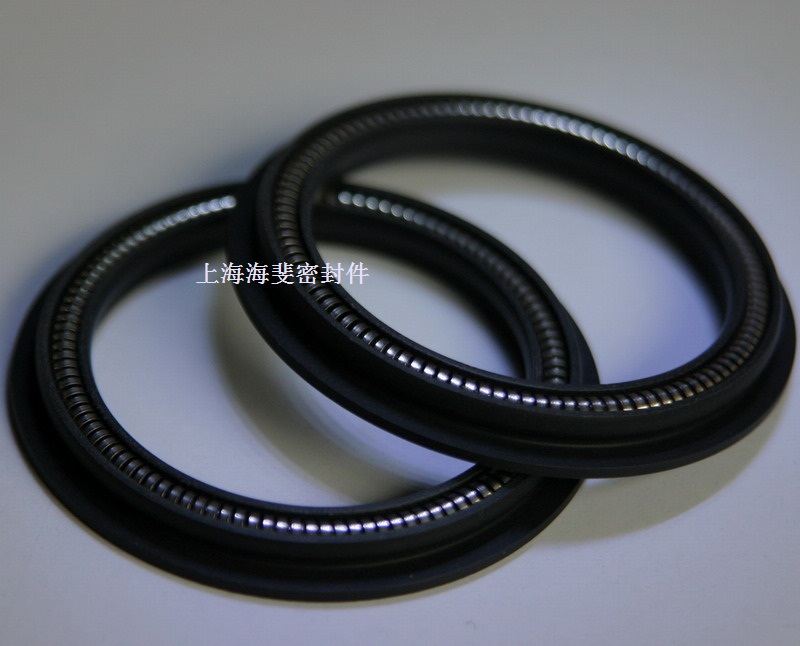

旋转泛塞密封TVM/TOM



一.产品分类

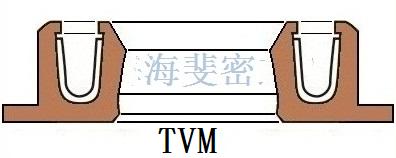

(一)旋转泛塞密封TVM

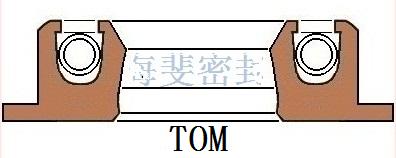

(二) 旋转泛塞密封TOM



U形PTFE密封圈 + V形不锈钢弹簧



U形PTFE密封圈 + O形不锈钢弹簧







点击查看大图



点击查看大图

二.标准材料与弹簧的形状



标准材料:

填充聚四氟乙烯(F-PTFE) + 特殊不锈钢弹簧



弹簧形状:

三.性能与用途
    TVM(TOM)孔用泛塞密封是由一个U形带凸缘的PTFE密封圈内装特殊V形不锈钢弹簧的轴用单向
    旋转密封件。这种密封件可适用于恶劣工况,也可以适应某些特殊介质要求。被广泛应用于各
    种液压系统,此外,由于密封和弹簧对相应材料都具有良好的相容性,在化学、医药和食品工
    业也广泛被应用的密封件。
四.特点



◇用于旋转、往复和静密封的场合



◇良好的刮除效果



◇无爬行操作,用于精密控制



◇良好的抗磨性能及尺寸稳定性



◇能承受急剧的温度变化



◇不会污染食品,药品和药剂液体



◇可以消毒



◇储存期无限

五.工况条件



速    度: 2 m/s



压力范围: 0 ~ 15 Mpa



温度范围: -55℃ ~ +260℃



介    质: 所有液体、化学制品和气体

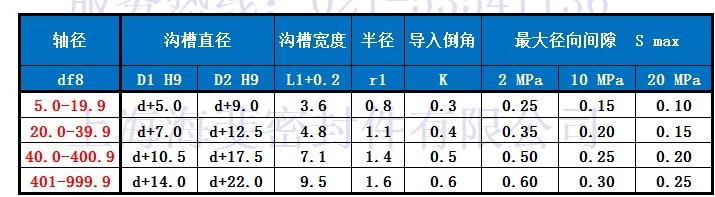

六.旋转泛塞密封产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

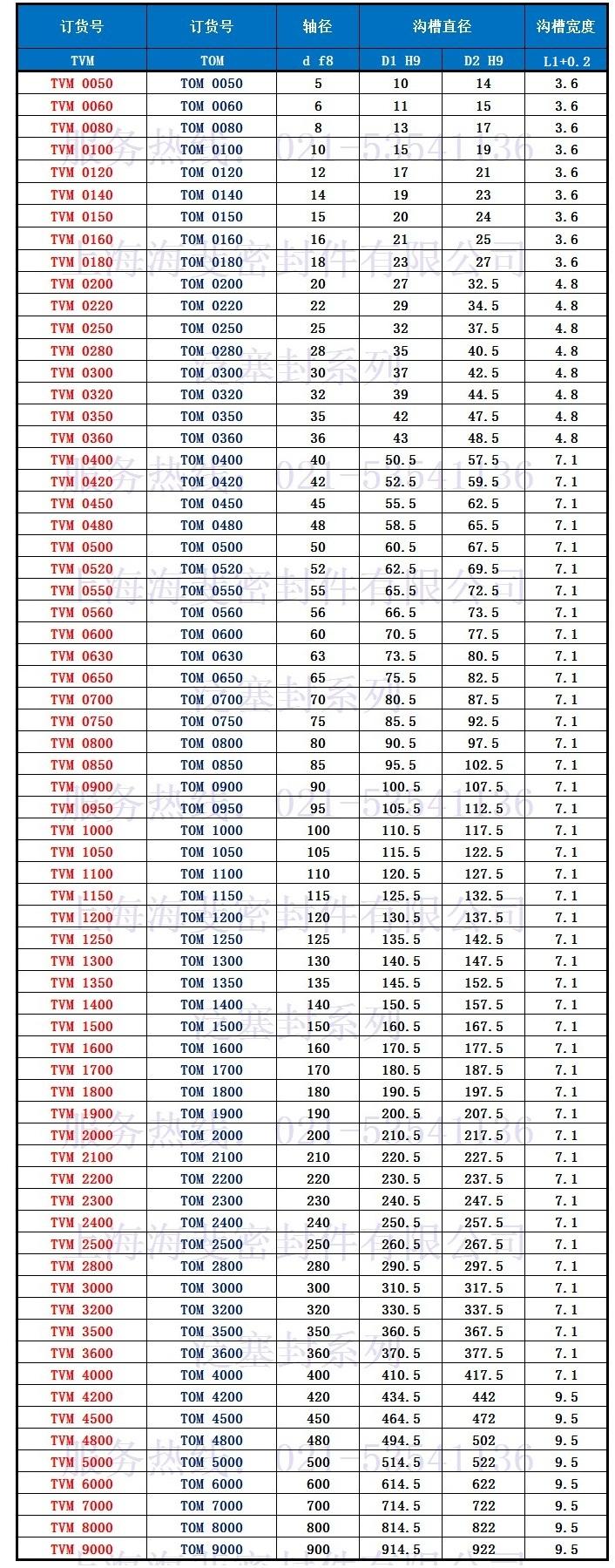

七.旋转泛塞封规格表 (单位:mm)

如需规格型号不在本目录中.请直接与本公司联系
