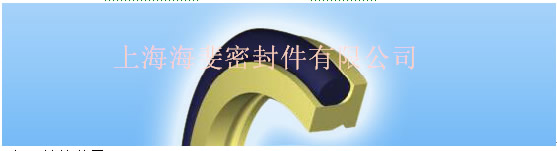

Z形防尘圈GSZ (Z型防尘圈GSZ)

一、用途与性能">
　　由一个抗磨的填充聚四氟乙烯（PTFE）环和O形橡胶密封圈组合而成，O形圈提供顶紧力，可对
    PTFE的密封圈的磨损起补偿作用。适用于尘埃严重或严寒的环境以及高频往复运动。轴径小于
    30的规格，应采用分体式沟槽
二、材质
　　耐磨环为聚四氟乙烯PTFE，O形圈为丁腈胶NBR或氟胶FKM。
三、工作条件
　　 往复速度：≤5m/s。
　　 使用温度：-35-+200℃（取决于O形圈的材质）；
　　 工作介质：液压油、乳化液、水；
四、设计标准
　　 设计选用时可参考B+L公司ES56150-ES56155系列。
五、标注方法
　　 Z形防尘圈用订货号来标注，示例：Z形防止圈GSZ1000。

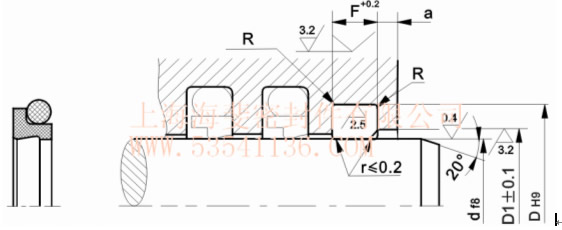

六、结构装置



订货号

d

D

F

R

D1

a(min)

GSZ 0200

20

27.6







4.2







0.8

21







3

GSZ 0220

22

29.6

23

GSZ 0240

24

31.6

25

GSZ 0250

25

32.6

26

GSZ 0280

28

35.6

29

GSZ 0300

30

37.6

31

GSZ 0320

32

39.6

33

GSZ 0350

35

42.6

36

GSZ 0360

36

43.6

37

GSZ 0380

38

45.6

39

GSZ 0400

40

48.8





6.3





0.8

41.5





3

GSZ 0420

42

50.8

43.5

GSZ 0450

45

53.8

46.5

GSZ 0480

48

56.8

49.5

GSZ 0500

50

58.8

51.5

GSZ 0520

52

60.8

53.5

GSZ 0550

55

63.8

56.5

GSZ 0600

60

68.8

61.5

GSZ 0650

65

73.8

66.5

GSZ 0680

68

76.8

69.5

GSZ 0700

70

82.2









8.1









1.5

72









4

GSZ 0750

75

87.2

77

GSZ 0800

80

92.2

82

GSZ 0850

85

97.2

87

GSZ 0900

90

102.2

92

GSZ 0920

92

104.2

94

GSZ 0950

95

107.2

97

GSZ 1000

100

112.2

102

GSZ 1050

105

117.2

107

GSZ 1100

110

122.2

112

GSZ 1150

115

127.2

117

GSZ 1200

120

132.2

122

GSZ 1250

125

137.2

127

GSZ 1300

130

142.2

132

GSZ 1350

135

147.2

137

GSZ 1400

140

156.0













9.5













1.5

142.5













5

GSZ 1500

150

166.0

152.5

GSZ 1600

160

176.0

162.5

GSZ 1700

170

186.0

172.5

GSZ 1800

180

196.0

182.5

GSZ 1900

190

206.0

192.5

GSZ 2000

200

216.0

202.5

GSZ 2050

205

221.0

207.5

GSZ 2100

210

226.0

212.5

GSZ 2200

220

236.0

222.5

GSZ 2300

230

246.0

232.5

GSZ 2350

235

251.0

237.5

GSZ 2400

240

256.0

242.5

GSZ 2500

250

266.0

252.5

GSZ 2600

260

276.0

262.2

GSZ 2700

270

286.0

272.5

GSZ 2800

280

296.0

282.5

GSZ 2900

290

306.0

292.5

GSZ 3000

300

316.0

302.5

GSZ 3100

310

326.0

312.5

GSZ 3200

320

336.0

322.5

GSZ 3500

350

366.0

352.5

GSZ 3600

360

376.0

362.5

GSZ 3700

370

386.0

372.5

GSZ 3900

390

406.0

392.5

GSZ 4000

400

424.0





14





1.5

402.5





8

GSZ 4500

450

474.0

452.5

GSZ 4800

480

504.0

482.5

GSZ 5000

500

524.0

502.5

GSZ 5500

550

574.0

552.5

GSZ 6000

600

624.0

602.5

GSZ 6300

630

654.0

632.5

GSZ 6400

640

664.0

642.5

GSZ 6500

650

677.3





652.5



GSZ 7000

700

727.3



702.5



BSZ 7500

750

777.3

 16 2

752.5

 10

GSZ 8000

800

827.3



802.5



GSZ 8500

850

877.3



852.5



GSZ 9000

900

927.3





902.5


如需规格型号不在本目录中.请直接与本公司联系
